在現代電子系統中，高效率、高精度的直流電壓轉換是保障設備穩定運行的關鍵。特別是對于輸入電壓較高（如40V）且需要輸出較大電流（6A至10A級別）的應用場景，如工業控制、安防監控設備、汽車電子及部分通信基礎設施，設計一款性能優異、穩定可靠的外置MOS轉換電路至關重要。本文介紹一種基于LMV722高速、高精度運算放大器的40V轉12V轉換電路設計方案，該方案支持恒流（CC）與恒壓（CV）雙模式工作，并具備精準的限流功能。

一、 核心需求與架構選擇

設計目標：將40V直流輸入高效、穩定地轉換為12V直流輸出，并具備連續輸出6A至10A電流的能力。電路需在恒壓模式（為負載提供穩定電壓）和恒流模式（如為電池充電或驅動LED）下智能切換，且在任何模式下都能對輸出電流進行安全限制，以保護電源和負載。

架構選擇：考慮到輸入輸出電壓差較大且輸出電流高，為提高效率、減少熱損耗，采用同步降壓（Buck）拓?fù)浣Y(jié)構是理想選擇。該結構通過控制外置的功率MOSFET（通常為一對N溝道MOS管）的開關占空比來實現降壓。外置MOS管的選擇至關重要，需具備低導通電阻（Rds(on)）以承受大電流，并具有足夠的電壓余量（如60V以上）以確保在40V輸入下的安全。

二、 控制核心：LMV722運放的關鍵角色

傳統的開關電源控制器芯片可能無法完全滿足高精度、快速響應的雙模式控制需求，尤其是在需要精密限流和模式平滑切換的場合。因此，本設計采用高速、高精度運算放大器LMV722作為控制環路的核心。LMV722是一款具有卓越性能的運放：

• 高速特性：高帶寬和高壓擺率，能夠快速響應負載瞬變，確保環路穩定性，這對于開關電源的脈沖寬度調制（PWM）控制至關重要。
• 高精度與零漂移：極低的輸入失調電壓和溫漂，保證了電壓和電流采樣信號的精確度，從而實現高精度的恒壓輸出和恒流閾值。
• 低功耗：在提供高性能的同時保持較低的自身功耗，有助于提升系統整體效率。

在電路中，LMV722主要承擔以下功能：

1. 誤差放大：將輸出端的電壓采樣信號（通過精密電阻分壓獲得）與一個穩定的12V基準電壓（如來自TL431）進行比較放大，生成電壓誤差信號，用于恒壓模式下的PWM占空比調節。
2. 電流采樣與放大：通過一個毫歐級別的精密采樣電阻（如5mΩ）檢測輸出電流，LMV722將采樣電阻上的微小壓差放大，得到與輸出電流成正比的電壓信號。
3. 雙模式比較與切換：設計一個由LMV722或其他比較器構成的窗口比較電路。系統持續比較電壓誤差信號和電流采樣信號。在負載正常時，電路工作于恒壓模式，優先穩定12V輸出電壓。當負載加重導致輸出電流達到預設的恒流閾值（例如6A或10A對應的電壓值）時，電流環路的優先級升高，電路自動切換至恒流模式，穩定輸出電流，同時允許輸出電壓下降。
4. PWM調制信號生成：電壓或電流誤差信號（取決于當前工作模式）被送至后級的PWM發生器（可以是專門的PWM控制器芯片如UC384x系列，或由另一個運放和三角波發生器構成），最終生成驅動外置MOSFET開關的PWM信號。

三、 電路設計要點與工作流程

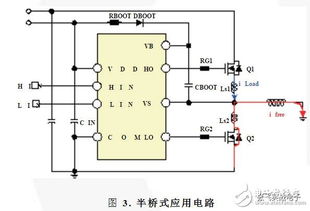

1. 功率級：輸入級需配置足夠容量的輸入電容以濾除高頻噪聲并儲能。主開關管（高邊MOS）和同步整流管（低邊MOS）需選擇合適的驅動器（如半橋驅動器）來確保快速、可靠的開關。電感的選擇需根據開關頻率、輸入輸出電壓和最大輸出電流計算，保證在最大負載下電感電流連續且紋波在允許范圍內。輸出端需配置低ESR的電容以平滑輸出電壓。

1. 反饋與保護網絡：

• 電壓反饋：從輸出端通過高精度電阻分壓網絡（如使用0.1%精度的電阻）取樣，送至LMV722的反相輸入端，同相輸入端接基準電壓。

• 電流反饋：電流采樣電阻串聯在輸出回路或低邊MOS的源極。采樣電壓送至另一個LMV722進行差分放大，其輸出代表實時電流。

• 限流設置：通過一個可調電阻或精密基準源，為電流比較器設置一個固定的閾值電壓（對應最大允許電流，如6A或10A）。一旦電流采樣信號超過此閾值，保護電路會迅速動作，強制減小PWM占空比，限制電流進一步上升。

1. 工作流程：上電后，PWM控制器開始工作。在輕載或正常負載下，電流采樣值低于限流閾值，電壓反饋環路起主導作用，系統穩定在12V恒壓輸出。當負載電阻減小，輸出電流增大至限流閾值時，電流反饋環路的輸出信號超過電壓環路誤差信號，系統切換至恒流模式，將輸出電流穩定在設定值（如6A），此時輸出電壓會隨負載電阻變化而下降，直至進入短路保護狀態（輸出電壓接近0V，電流維持設定值）。

四、 優勢與應用

本設計方案的顯著優勢在于：

• 高靈活性：通過調節基準電壓和采樣電阻，可方便地修改輸出電壓和恒流值。
• 高精度與快速動態響應：得益于LMV722的優異性能，系統的穩壓、穩流精度高，對負載變化的響應速度快。
• 強保護能力：內置的精準限流功能有效防止了過載和短路對電源及負載的損壞。

此類電路非常適用于對電源性能要求嚴苛的領域，如：

• 安防監控系統：為高清攝像頭、云臺、紅外燈陣列等設備提供穩定、大電流的12V電源。
• 工業自動化：驅動PLC模塊、傳感器網絡、小型電機控制器等。
• 通信設備：為部分射頻模塊或基站輔助設備供電。
• 電池充電管理：作為恒流恒壓（CC-CV）充電器的核心功率級。

###

利用LMV722這類高速、高精度運放作為控制核心，結合成熟的外置MOS同步降壓拓?fù)洌梢詷?gòu)建出性能卓越的40V轉12V大電流雙模式DC-DC轉換電路。該設計不僅實現了高效的能量轉換，更通過精密的恒流恒壓控制與限流保護，大大提升了系統的可靠性和適應性，滿足了現代高端電子設備對電源品質的苛刻要求。在實際設計中，還需仔細考量PCB布局（特別是大電流路徑和信號地分離）、散熱設計以及環路補償，以確保理論性能在實際應用中得以完全發揮。
